株洲3DMAX培训班 打造休闲座位和椅子腿的建模
  来源:新科IT培训学校  发布时间:2018-01-30 19:57:46

今天为大家分享3DSMAX打造休闲座位和椅子腿的建模方法,教程真的很不错哦,很值得大家学习,推荐到脚本之家,快快来学习吧!

三、创建下层靠背

框选上层靠背,然后按住Shift键向下移动,就可以复制出一个副本。像这样类似的部分我们就没有必要从新建立了。(图01)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图01

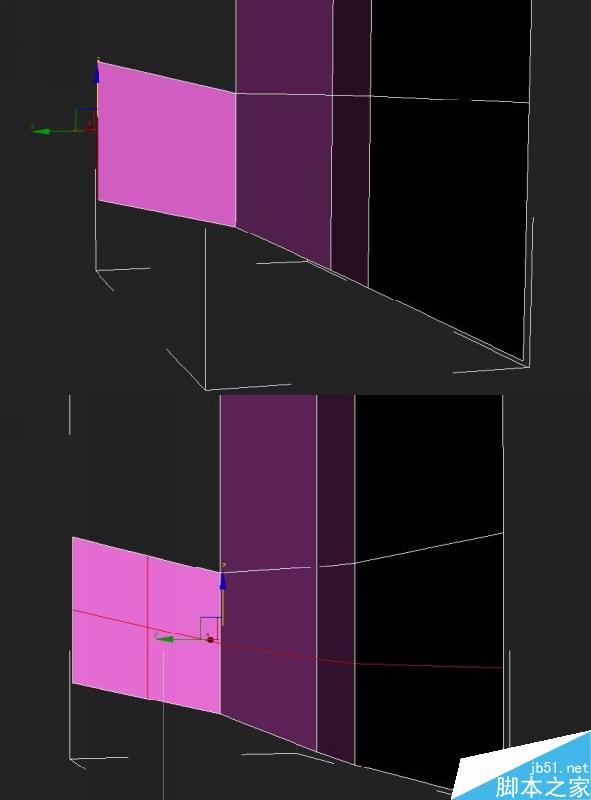

选择复制出来的靠背中的木质板,在它的中间添加一条线并向下移动一点。然后再选择最外边的边线,按住Shift键进行拖拽。(图02)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图02

选中移动出来的面片的最外缘边,并向上移动一点。再在它上面横竖各添加一条线,就像图中一样。(图03)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图03

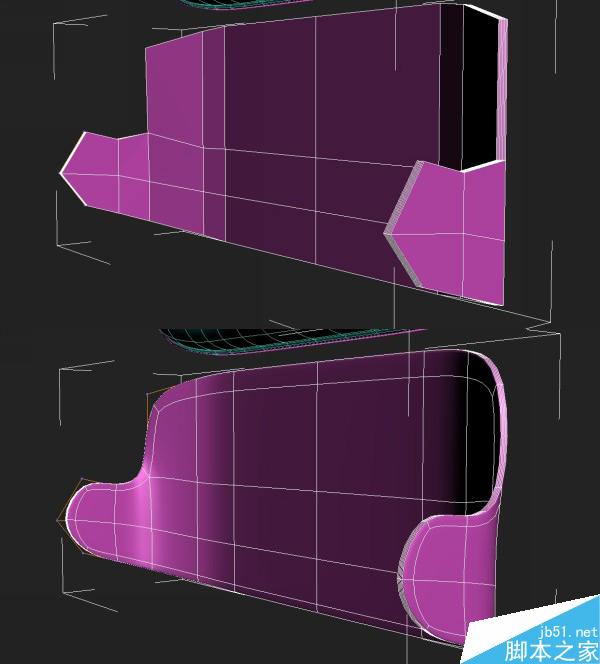

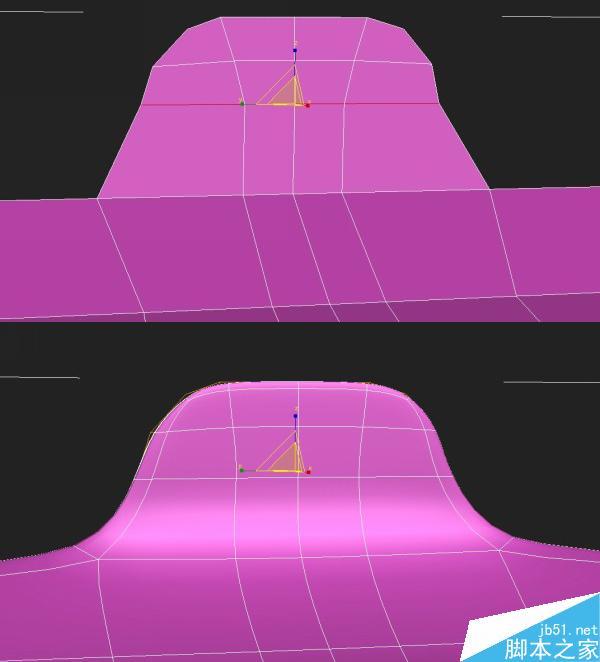

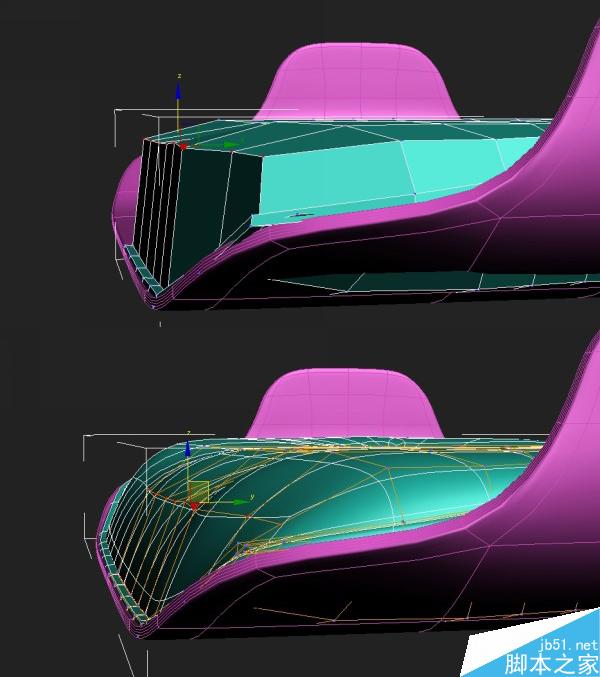

移动这些新出现的顶点,形成像图中的形状。并且我添加了壳修改器,所以它看起来有了一定的厚度。第二个图像是平滑后的样子。(图04)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图04

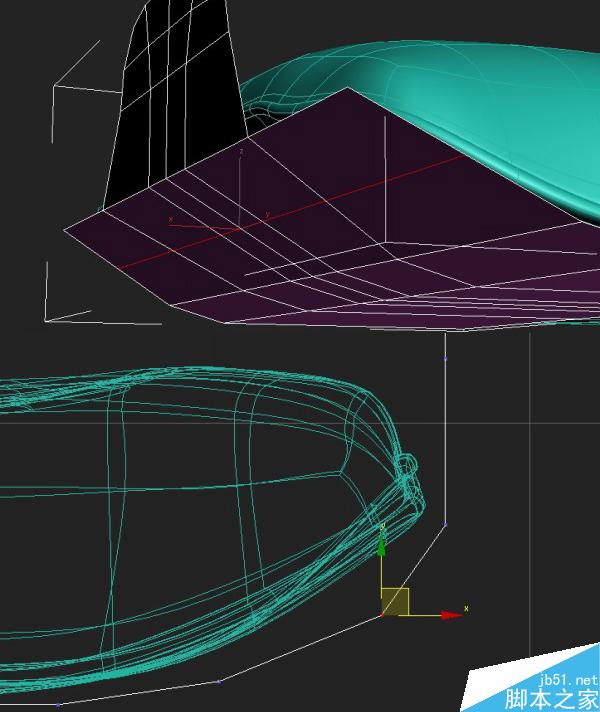

在这些修改后我发现右边的垫子和木板有些穿帮。我把它们按了进去。而且,务必要从后视图再次检查一下,保证没有突出来的部分。(图05)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图05

四、创建椅座

我们把下层靠背进行复制,并且旋转90度。(图06)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图06

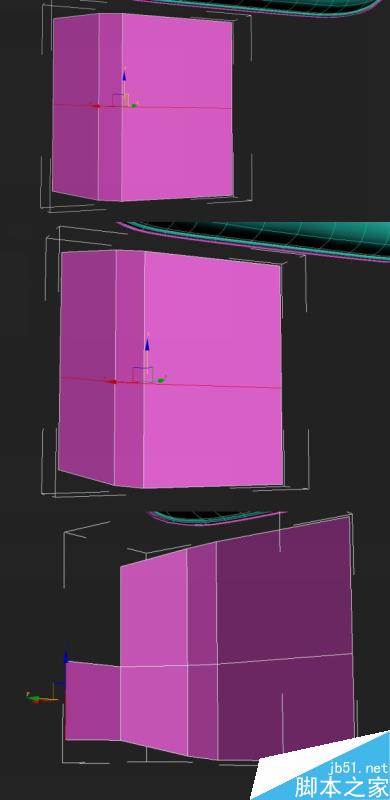

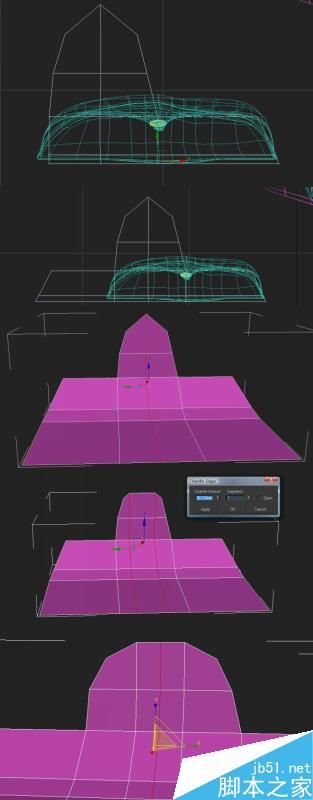

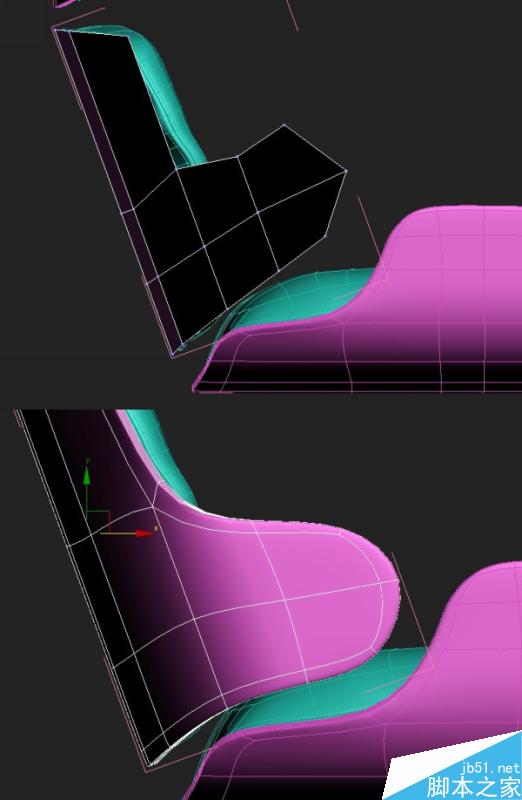

 选择木板,进入到边编辑模式下,再按住Shift键对左侧的边进行拖拽。然后选择中间的线进行切角制作出两条线。然后再在这两条线中间添加一条线。你也可以使用挤出工具高度设置为0。(图07)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图07

对上部的顶点进行一下调整,然后再在横向的添加一条线。(图08)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图08

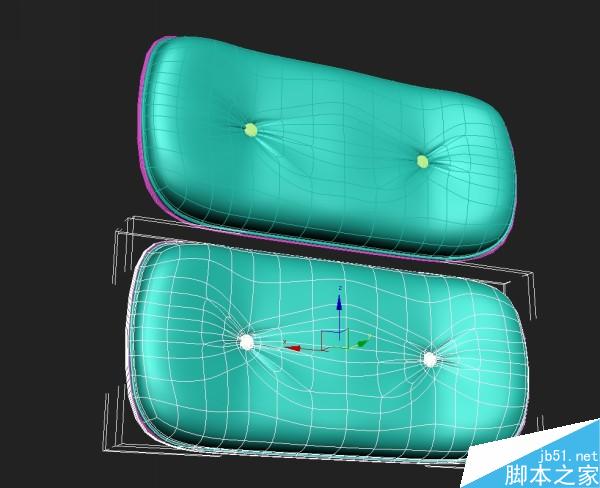

如果你复制了第二个靠背的垫子,就把它删除掉。把第一个坐垫进行复制,调整好位置放到这个木板上面,开始进行调整。(图09)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图09

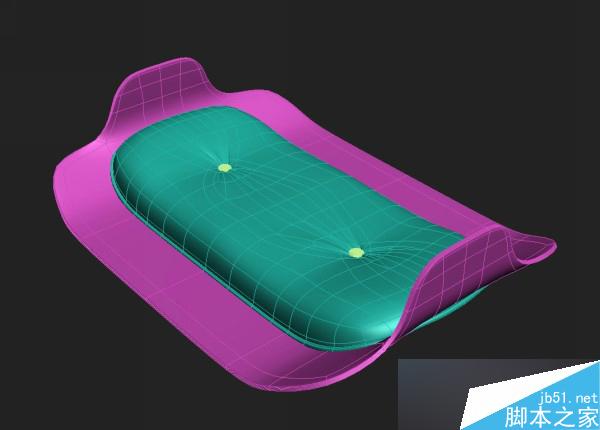

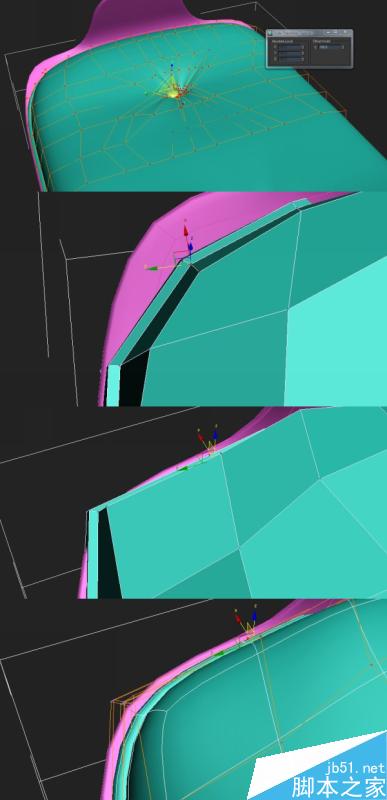

我们进入点编辑模式下,选择上半部分的顶点使用缩放工具进行调整,对个别的点进行细致调整。我建议调整过程中来回切换涡轮平滑,这样就可以看出是否那些部分的出现错误。(图10)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图10

选择垫子上顶端的顶点,并把它们向上提。这样可以然他看起来并不是那么平。(图11)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图11

选择两个边缘中的一边的顶点,然后推动它们,让它们看起来更加圆滑些。同样另一边也是如此。(图12)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图12

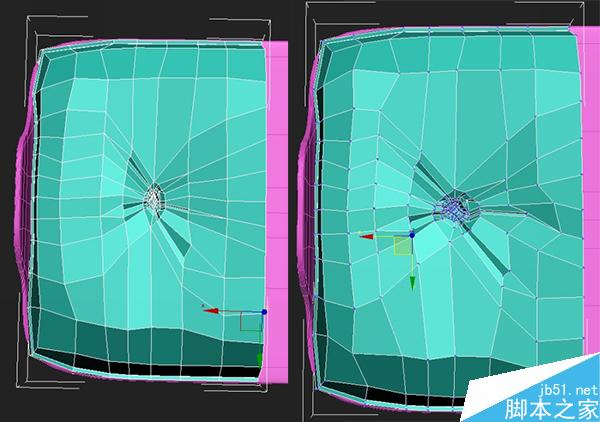

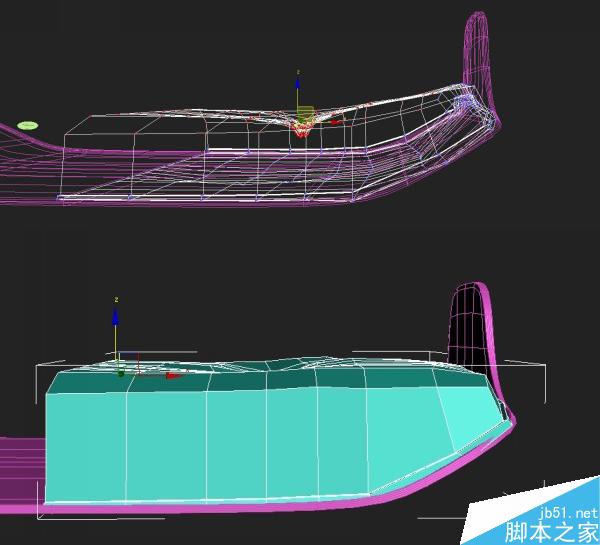

如果你从顶视图看到的折痕都是压扁的感觉,那是因为我们做了缩放。如果要修改的话,首先选择所有的顶点以及周围的一些,然后向两边进行下缩放,知道看起来向图中一样。(图13)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图13

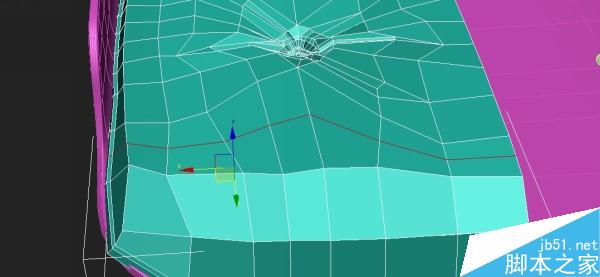

随着模型大小被增加,但是细节还是一样的,在上面添加一些线。(图14)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图14

选择坐垫下的木板,并添加一条线。然后把它向外推出一些。(图15)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图15

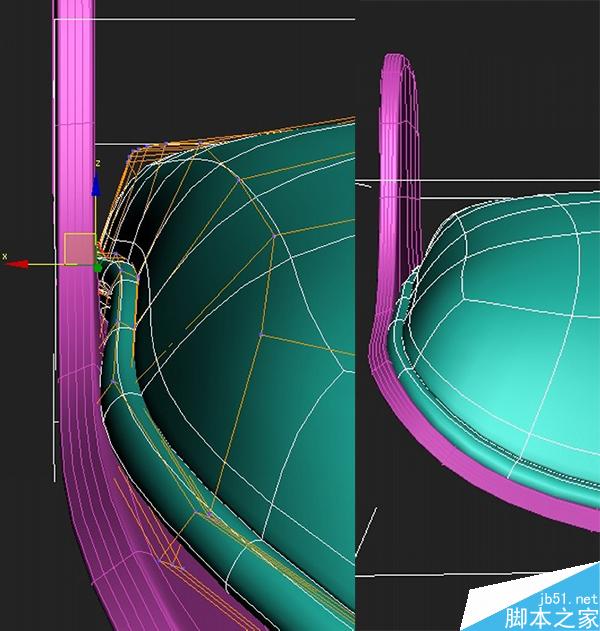

添加一些接触的部分。你需要把它们放到木板里面,以便看起来有一种受压力被压在那个地方的感觉。(图16)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图16

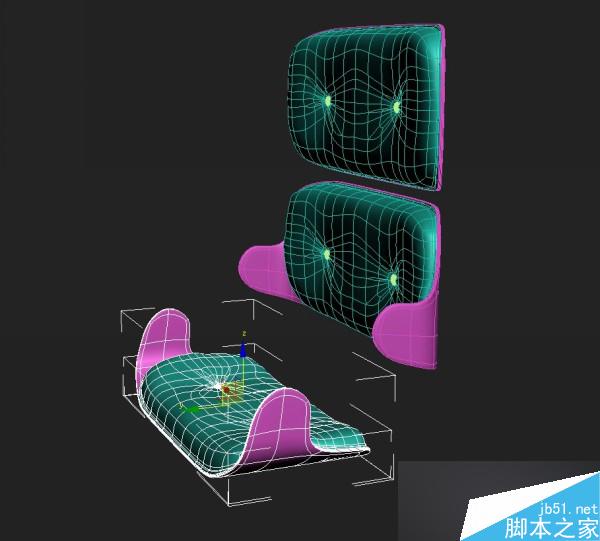

取消隐藏的其它部分。把他们进行打组方便好管理,我们还需要给他们命名一下。我给第二个靠背命名为‘低后座’。给物体什么命名主要还是看你自己的感觉。(图17)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图17

然后我调整了一下低靠背的轴向。正确的放置完这些物体后让它看起来向图中的一样。(图18)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图18

这个时候我发现低靠背的木板和照片不是匹配的。所以我选择不对的顶点将它们移动到正确的位置上。(图19)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图19

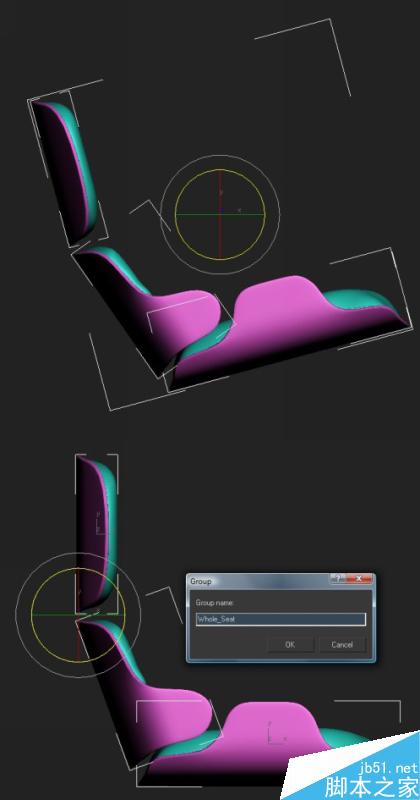

选中所有的物体并给它们打组和命名。参考照片的角度和位置,然后旋转它与之一样。(图20)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图20

OK,座位搞定,接下来看椅子腿模型的制作。

四、创建椅子腿

首先我们创建一个平面,然后在平面上垂直添加一条线,横向添加两条线。再调整它们如图中的样子。(图01)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图01

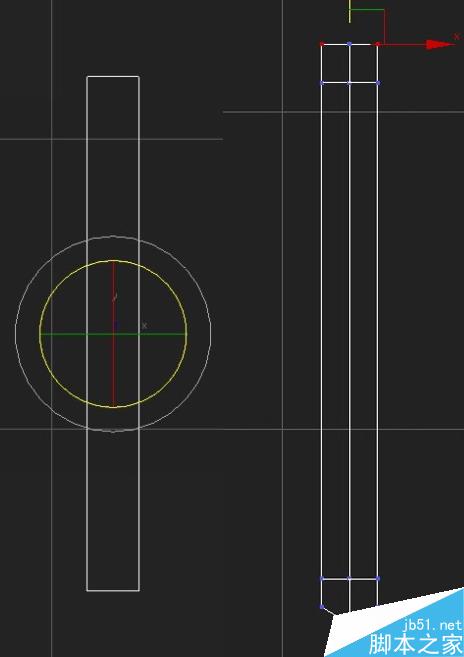

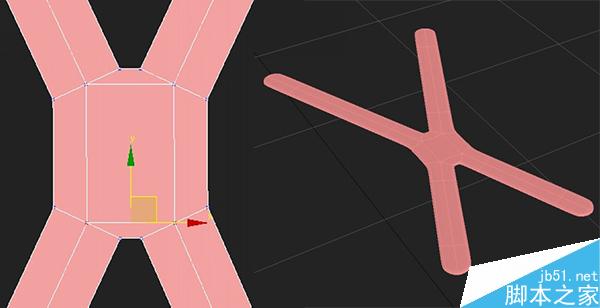

作为主要支撑的腿脚是一个五星形状,创建一个圆柱放在我们刚刚创建的平面旁边。这对于我们要复制4个腿的时候有很大的帮助。(图02)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图02

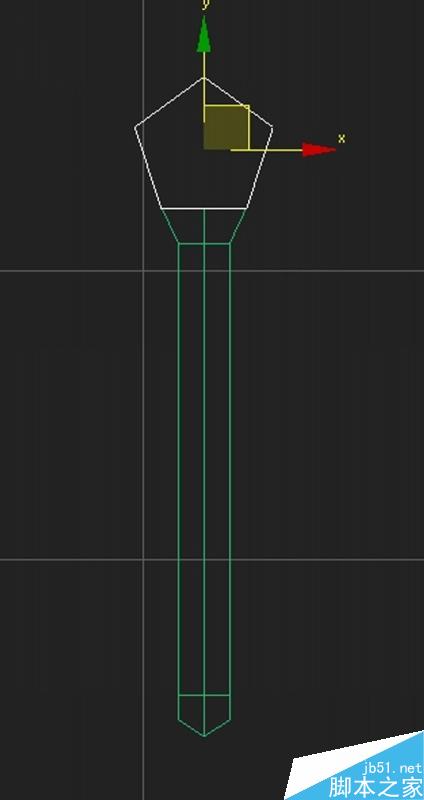

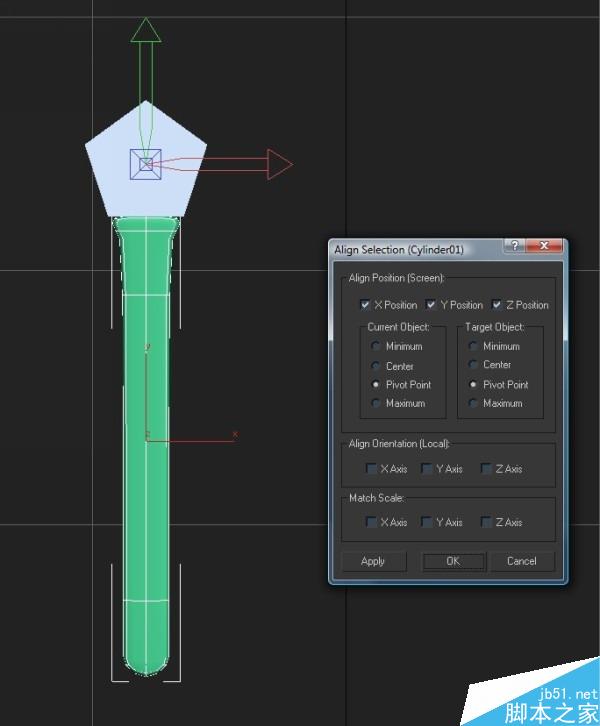

复制之前的壳修改器和涡轮平滑修改器,并进行调整(我把壳修改器参数调小了一些)。调整五星形状物体的中心点。这样可以方便你复制和旋转它。(图03)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图03

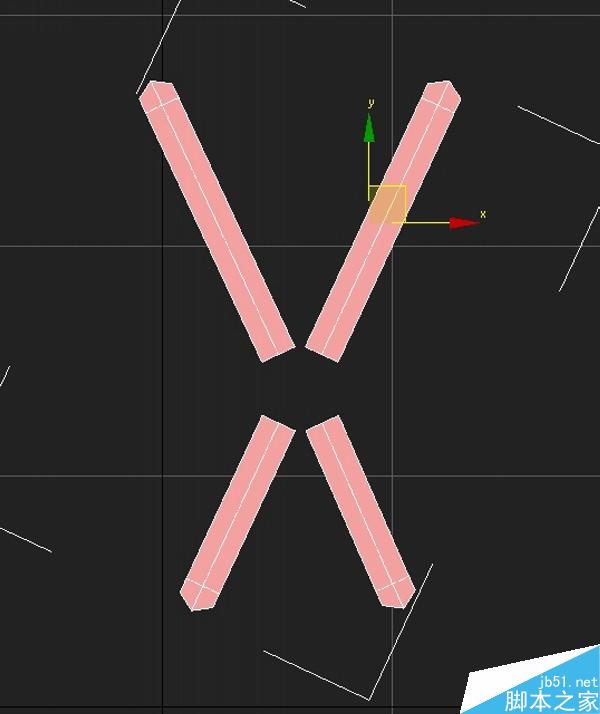

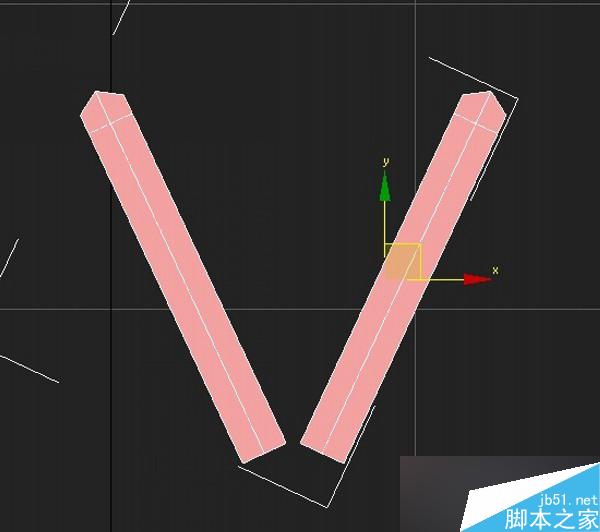

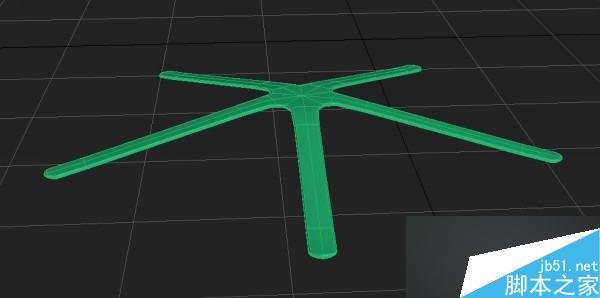

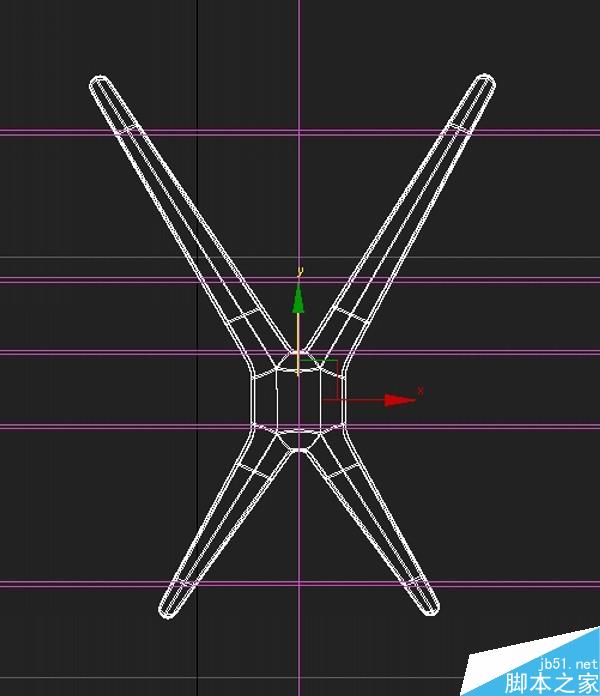

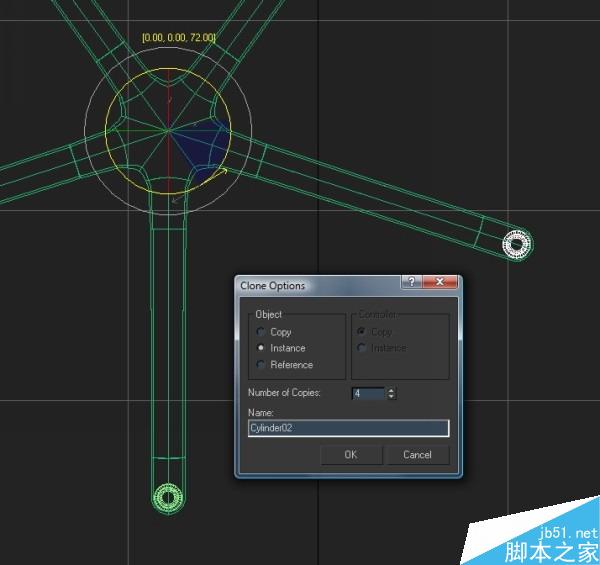

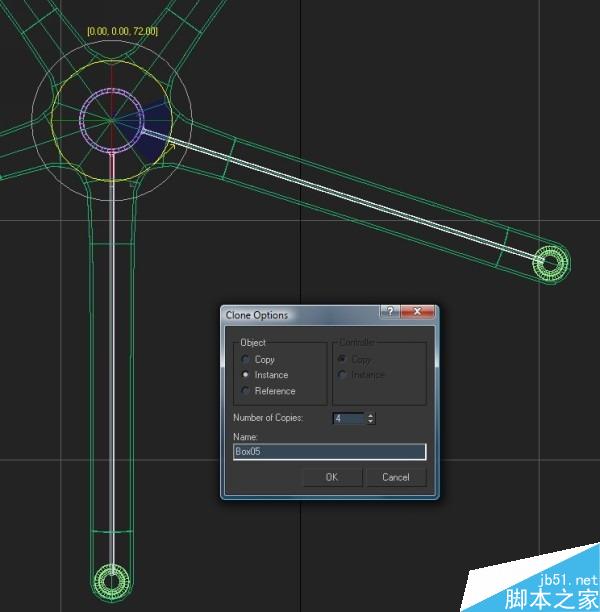

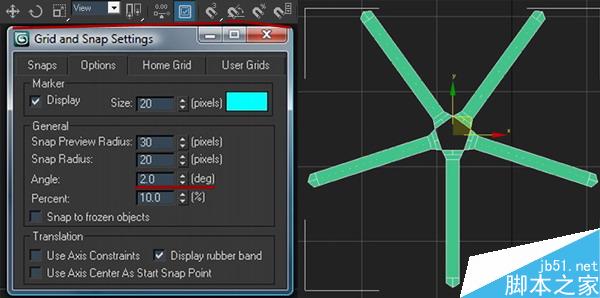

选择这个腿然后进行旋转复制,角度设置为72度。用鼠标右键点击角度按钮,数值调整为2。然后按住Shift键进行旋转复制出4个椅腿。使用附加命令把它们组成为一个物体。如果要这样做的话,你就必须先删除它们的修改器。不然你把它们附加后,它们的修改器也将被复制,同样效果也会增加好几倍。(图04)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图04

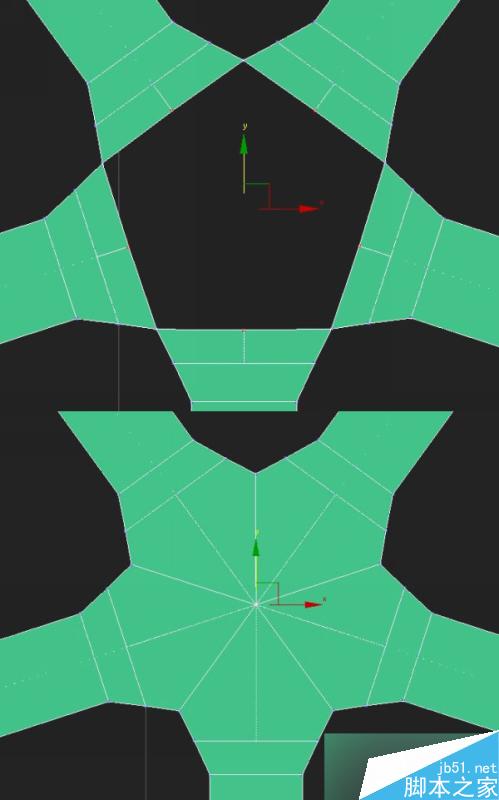

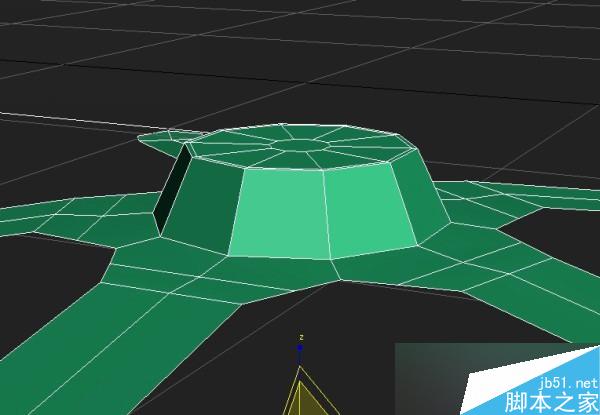

选择它们的顶点如图中一样进行操作。(图05)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图05

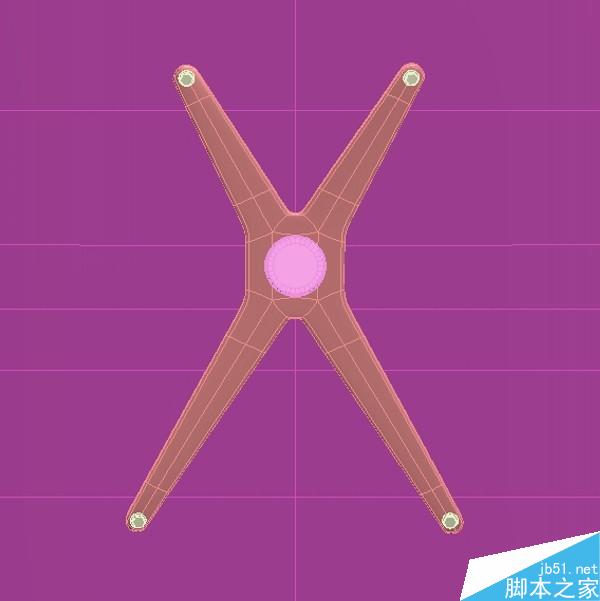

然后根据参考图片把中心点抬高一些。(图06)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图06

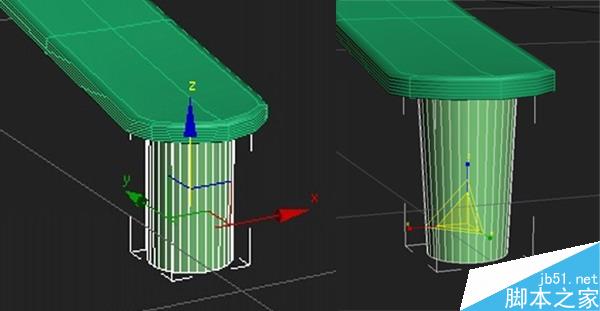

创建一些圆柱放置在这些腿的边缘。根据照片用眼睛测量一下它的长度,然后选择圆柱底部的顶点进行缩放,如图中所示。(图07)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图07

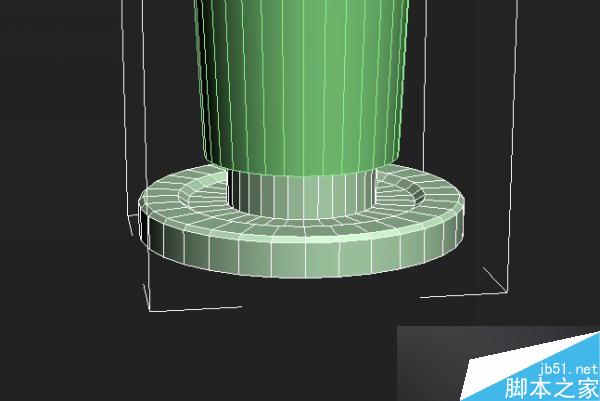

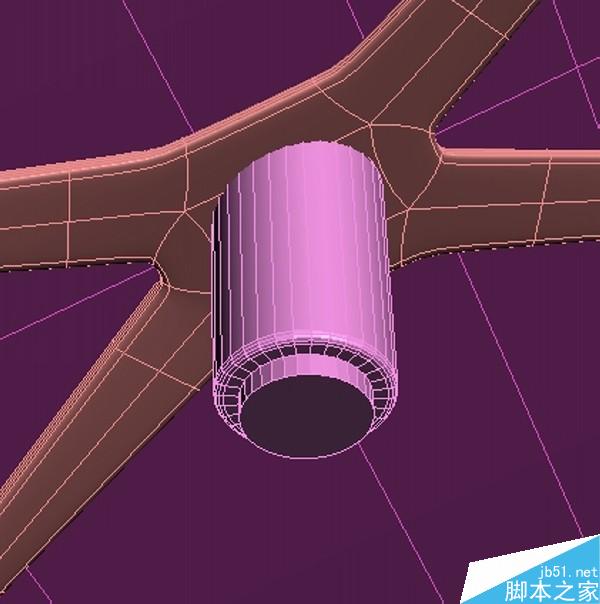

再创建一个圆柱或者直接复制你刚才创建的圆柱。然后使用挤出效果,制作成图中的样子。(图08)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图08

同样再把这个小的圆柱进行复制,然后把它们也附加在一起。(图09)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图09

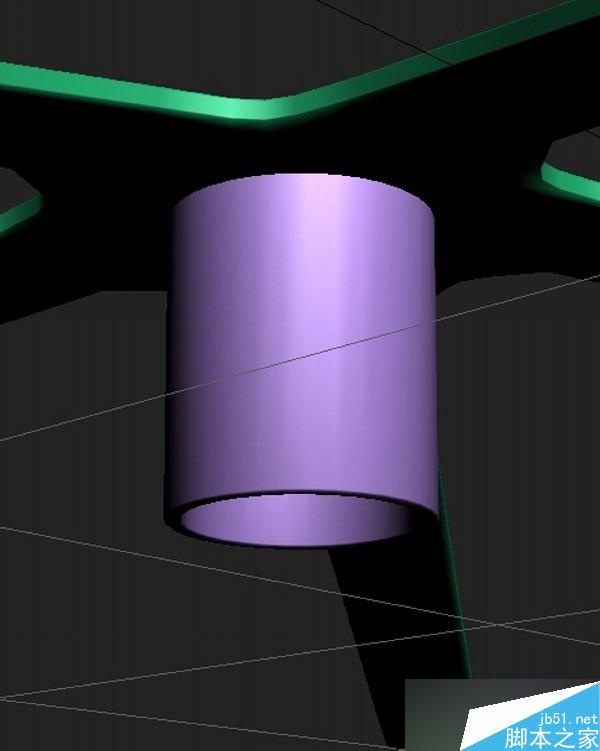

在底部创建一个软管物体,并给它一些分段。(图10)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图10

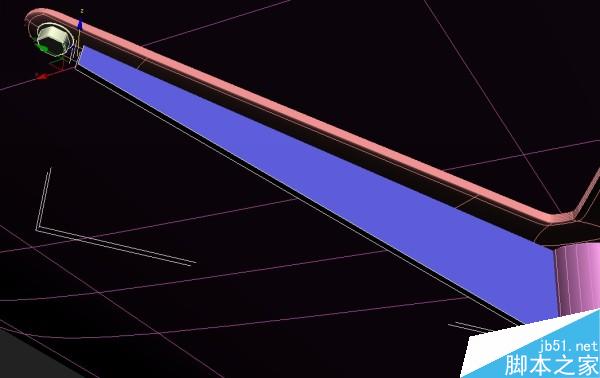

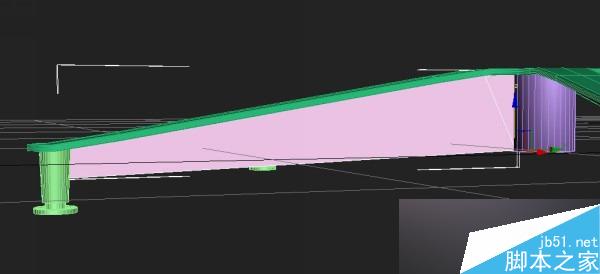

然后再创建一个Box,放置在软管和小椅腿的之间并调整好形状。(图11)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图11

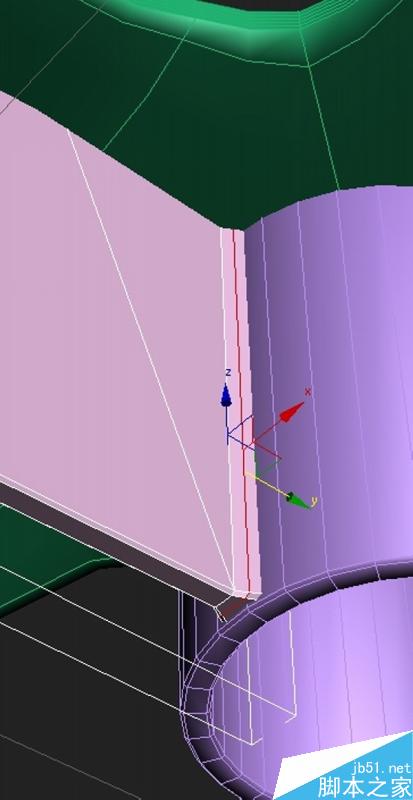

然后我们进行它与软管接触部分的调节,调增为图中所示。(图12)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图12

调整好后,我们同样要把这个Box进行复制4个出来。(图13)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图13

然后对椅腿中央使用挤出工具,并进行细微的调整。并且在边处添加两条环形边。(图14)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图14

现在我们要创建的部分是椅腿与座位相交的部分。首先创建一个平面,并给它一些细分然后复制一个,调整为图中样子。(图15)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图15

再复制这两个平面,并旋转180度。对其调整它们的顶点,让它们比第一对短一些。(图16)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图16

使用桥接工具把它们连接在一起。复制之前的壳修改器和涡轮平滑修改器复制给它,并且调整一下。(图17)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图17

选择它并把它缩小一点。(图18)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图18

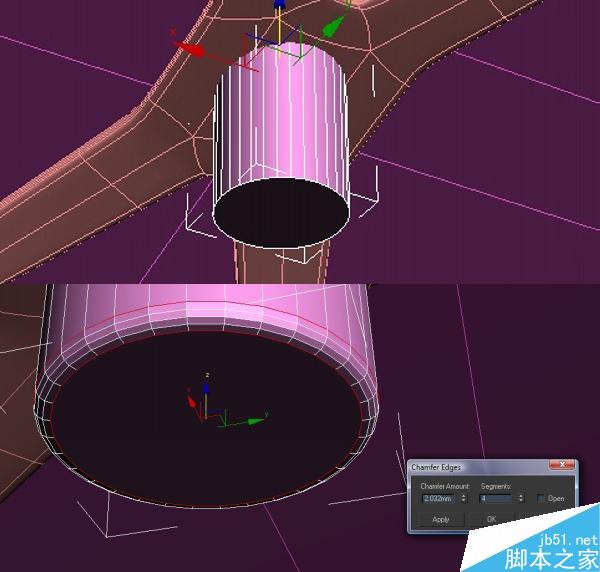

把它移动到座位下面,并旋转它匹配与座位的角度。创建一个圆柱,并给底部的边位其添加条环形边,类似倒角的感觉。具体参数如图中显示。(图19)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图19

使用插入工具,并使用挤出工具挤出一点。(图20)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图20

这样看起来它们就像是在一起的。(图21)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图21

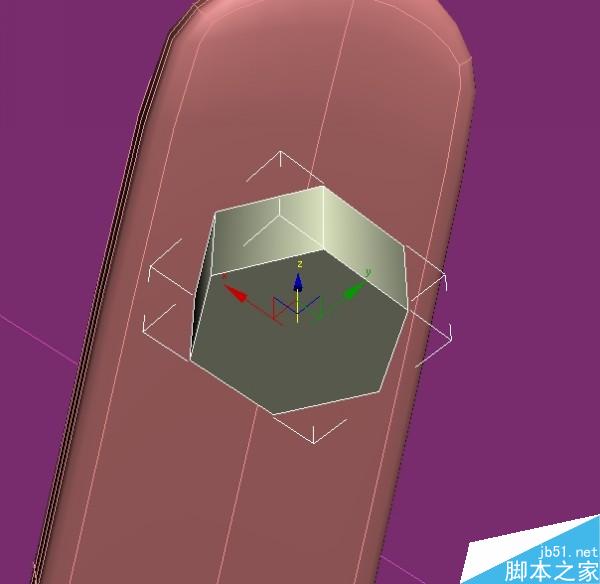

创建一个五边形物体,移动并旋转它与座位部分匹配。(图22)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图22

选择所有的边并给一个小的倒角。如果摄像机渲染下半部分的话,将会展现出一个很好的反射。再创建一个圆柱,不过这次竖直分段为30,同样给它的边进行倒角。(图23)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图23

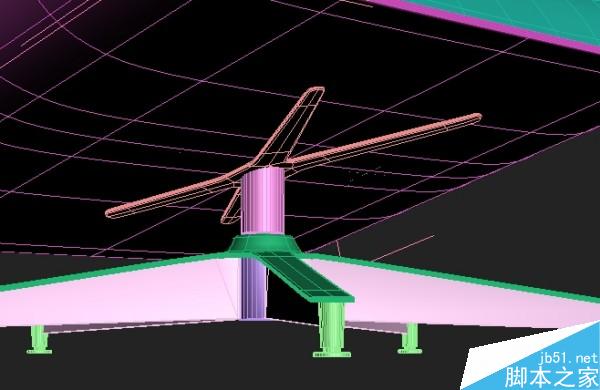

把它复制为三个,将其放置好。(图24)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图24

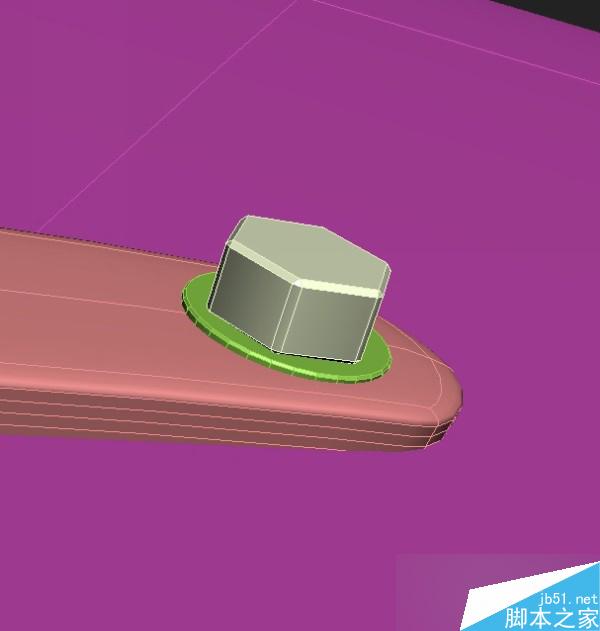

创建一个Box并放置在螺丝与中间轴之间,选择顶点并调整为图中样子。(图25)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图25

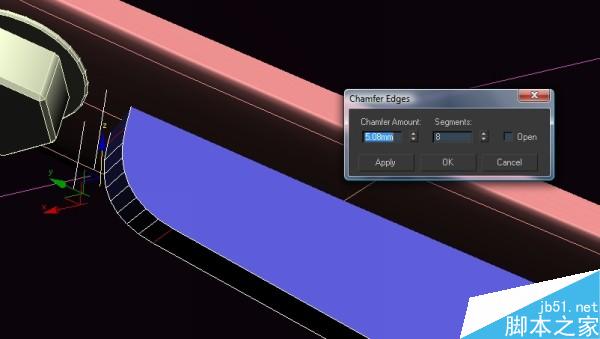

选择与螺丝接近的边,然后使用类似倒角的工具进行调整。(图26)

3DSMAX打造休闲椅模型 脚本之家 3DSMAX建模教程

图26

以上就是3DSMAX打造休闲座位和椅子腿的建模方法介绍,操作很简单的,大家学会了吗?希望能对大家有所帮助!
